Hồ sơ GIS QHPK KCN Na Dương được xây dựng và chuẩn hóa như thế nào?

Kết quả của quá trình này không chỉ là bản đồ quy hoạch được hiển thị trên môi trường số. Quan trọng hơn, mỗi ranh giới, ô đất, tuyến giao thông và khu chức năng đều được tổ chức thành đối tượng dữ liệu có cấu trúc, tạo cơ sở cho việc tìm kiếm, thống kê, đối chiếu và cập nhật thông tin trong quá trình quản lý KCN Na Dương.

Đất Vàng tiếp nhận và rà soát dữ liệu đầu vào của KCN Na Dương

Công việc đầu tiên Đất Vàng Việt Nam thực hiện là tập hợp và rà soát hệ thống dữ liệu thuộc hồ sơ quy hoạch phân khu KCN Na Dương, tỉnh Lạng Sơn. Dữ liệu đầu vào gồm nhiều bản vẽ thể hiện các nội dung khác nhau, từ định hướng phát triển không gian, quy hoạch sử dụng đất đến tổ chức kiến trúc, cảnh quan và kiểm soát xây dựng.

Trong hồ sơ dự án, mỗi bản vẽ đảm nhận một chức năng riêng. Bản đồ quy hoạch tổng mặt bằng sử dụng đất thể hiện cơ cấu các khu chức năng; bản đồ chỉ giới xây dựng xác định phạm vi bố trí công trình; các sơ đồ chuyên đề làm rõ vị trí nhà máy, kho tàng, đất an ninh, công trình hạ tầng kỹ thuật, không gian cây xanh và khu hành chính – dịch vụ.

Nếu các nguồn dữ liệu này được sử dụng độc lập, người quản lý phải mở và đối chiếu nhiều bản vẽ mới có thể tổng hợp thông tin tại một vị trí. Vì vậy, Đất Vàng tiến hành rà soát mối liên hệ giữa các bản vẽ, xác định nhóm đối tượng cần đưa vào cơ sở dữ liệu GIS và thống nhất cách tổ chức ngay từ đầu.

Nội dung rà soát tập trung vào phạm vi quy hoạch, ranh giới khu đất, ký hiệu sử dụng đất, chỉ tiêu quy hoạch và sự tương thích giữa các lớp thông tin. Những đối tượng xuất hiện trên nhiều bản vẽ được đối chiếu để bảo đảm cùng vị trí, cùng tên gọi và không phát sinh khác biệt khi chuyển sang môi trường GIS.

Đây là bước quan trọng bởi dữ liệu nguồn dù đầy đủ về mặt bản vẽ vẫn chưa thể đưa trực tiếp vào hệ thống. Muốn sử dụng lâu dài, thông tin phải được chuyển thành các đối tượng không gian độc lập, có quy tắc hình học và cấu trúc thuộc tính thống nhất.

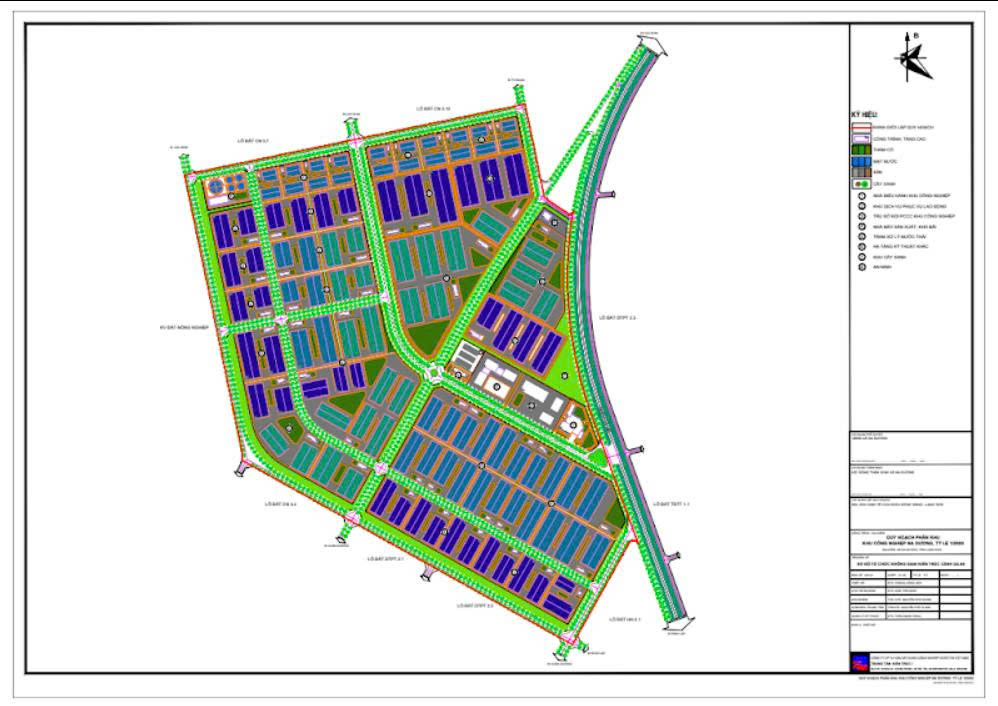

Bản đồ quy hoạch tổng mặt bằng sử dụng đất KCN Na Dương

Chuẩn hóa vị trí và hệ tọa độ của toàn bộ dữ liệu quy hoạch

Sau khi rà soát dữ liệu nguồn, Đất Vàng thực hiện chuẩn hóa vị trí không gian của các bản vẽ QHPK KCN Na Dương. Mục tiêu của công đoạn này là đưa các nhóm thông tin về cùng một hệ tham chiếu để có thể chồng xếp chính xác trên bản đồ.

Các bản vẽ quy hoạch thường được xây dựng theo từng chuyên đề và có cách trình bày khác nhau. Khi tích hợp vào GIS, nếu dữ liệu chưa được định vị thống nhất, ranh giới khu đất có thể không trùng với tuyến giao thông, chỉ giới xây dựng hoặc phạm vi của các khu chức năng.

Đất Vàng tiến hành kiểm tra các điểm khống chế, ranh giới quy hoạch và các yếu tố có thể nhận dạng giữa những bản vẽ. Trên cơ sở đó, dữ liệu được đưa về cùng hệ tọa độ, thống nhất tỷ lệ và vị trí trước khi số hóa thành các lớp GIS.

Quá trình này giúp bảo đảm ranh giới quy hoạch của KCN Na Dương được đặt đúng vị trí trong không gian; các tuyến giao thông kết nối đúng với từng khu đất; chỉ giới xây dựng bám theo mạng lưới đường; đồng thời các lớp cây xanh, hạ tầng kỹ thuật và khu chức năng có thể hiển thị đồng bộ.

Việc chuẩn hóa hệ tọa độ còn tạo điều kiện để dữ liệu quy hoạch kết nối với bản đồ nền và các nguồn dữ liệu không gian khác. Nhờ đó, hồ sơ GIS không bị giới hạn trong một bản vẽ riêng lẻ mà có thể tiếp tục được tích hợp vào hệ thống quản lý chung của dự án.

Phân tách bản vẽ thành các lớp dữ liệu GIS chuyên đề

Một trong những nội dung trọng tâm Đất Vàng thực hiện tại KCN Na Dương là bóc tách thông tin trên bản vẽ thành các lớp GIS chuyên đề. Thay vì giữ toàn bộ nội dung trong một tệp bản đồ, mỗi nhóm đối tượng được tổ chức thành một lớp riêng để thuận tiện cho việc hiển thị, truy vấn và cập nhật.

Trước hết, Đất Vàng xây dựng lớp ranh giới quy hoạch nhằm xác định phạm vi nghiên cứu và quản lý của dự án. Lớp này đóng vai trò khung không gian để kiểm tra tất cả đối tượng được số hóa bên trong KCN Na Dương.

Dữ liệu sử dụng đất được tách thành các vùng chức năng cụ thể, bao gồm đất xây dựng nhà máy, kho tàng; đất hành chính – dịch vụ; đất công trình đầu mối hạ tầng kỹ thuật; đất an ninh; đất cây xanh và các nhóm đất phục vụ giao thông, hạ tầng.

Bên cạnh lớp sử dụng đất, hệ thống giao thông nội bộ được tổ chức thành lớp riêng, thể hiện cấu trúc kết nối giữa các khu vực trong khu công nghiệp. Các nội dung kiểm soát như chỉ giới đường đỏ, chỉ giới xây dựng và khoảng lùi công trình cũng được phân tách để có thể hiển thị hoặc kiểm tra độc lập.

Từ bản vẽ tổ chức không gian, kiến trúc và cảnh quan, Đất Vàng tiếp tục chuẩn hóa các khu vực điểm nhấn, không gian cây xanh, khu hành chính – dịch vụ, khu nhà máy và các công trình hạ tầng. Việc bóc tách theo chuyên đề giúp người dùng lựa chọn đúng nhóm dữ liệu cần xem thay vì phải xử lý toàn bộ nội dung trên một bản vẽ phức tạp.

Mỗi lớp GIS được đặt tên và phân nhóm theo cùng một quy ước. Cách tổ chức này hạn chế tình trạng trùng tên, thiếu lớp hoặc sử dụng nhiều ký hiệu cho cùng một loại đối tượng.

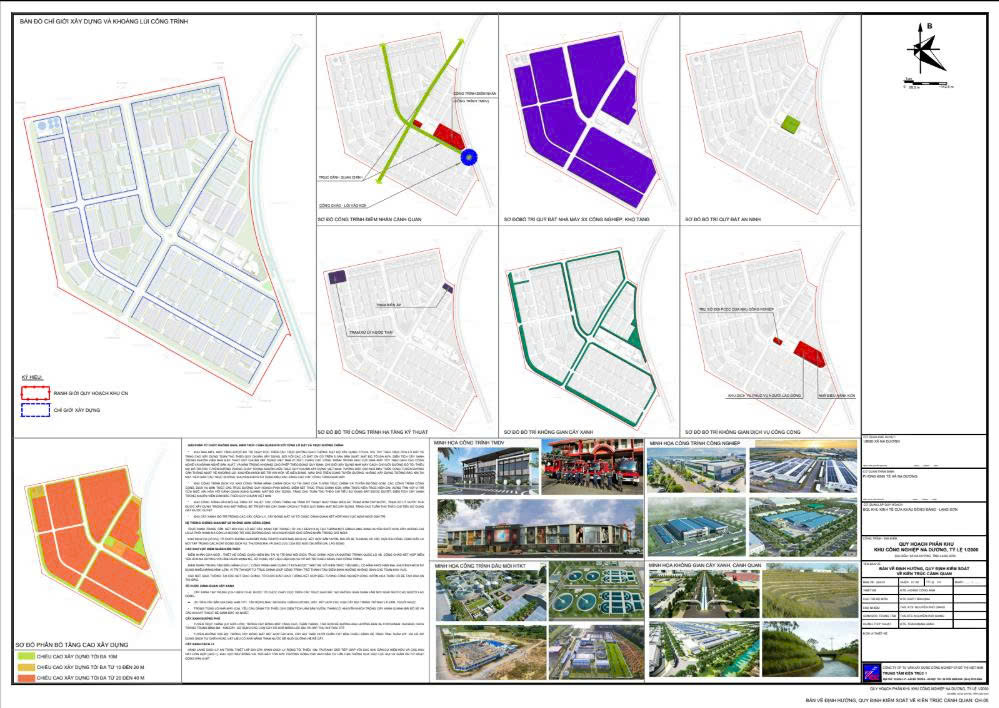

Bản đồ quy hoạch phân khu KCN Na Dương – dữ liệu nền phục vụ quá trình số hóa và xây dựng cơ sở dữ liệu GIS

Chuẩn hóa hình học cho từng đối tượng quy hoạch

Sau khi phân lớp, Đất Vàng thực hiện chuẩn hóa hình học cho từng đối tượng. Đây là bước chuyển các đường nét trên bản vẽ thành dữ liệu không gian có thể được GIS nhận diện và xử lý.

Đối với ranh giới quy hoạch và các ô đất chức năng, đối tượng được xây dựng dưới dạng vùng khép kín. Mỗi vùng cần có phạm vi rõ ràng, không bị hở, tự cắt hoặc chồng lấn bất hợp lý với vùng lân cận. Khi hình học được chuẩn hóa, hệ thống mới có thể tính toán diện tích và thống kê quỹ đất chính xác.

Các tuyến giao thông, chỉ giới và đường kiểm soát xây dựng được tổ chức dưới dạng đường. Đất Vàng kiểm tra tính liên tục, vị trí giao cắt và sự phù hợp giữa các tuyến với ranh giới lô đất. Những đoạn bị đứt, thừa hoặc không kết nối đúng được rà soát trước khi hoàn thiện.

Đối với các vị trí công trình hoặc điểm kiểm soát cần nhận diện cụ thể, dữ liệu có thể được tổ chức dưới dạng điểm. Từng đối tượng được đặt đúng vị trí và gắn mã để liên kết với thông tin mô tả trong bảng thuộc tính.

Quá trình chuẩn hóa hình học giúp loại bỏ các lỗi thường gặp khi chuyển đổi dữ liệu từ bản vẽ sang GIS, như đường trùng nhau, vùng không khép kín, khoảng trống giữa hai khu đất hoặc đối tượng nằm ngoài phạm vi quy hoạch. Nhờ đó, bản đồ sau khi số hóa không chỉ giống bản vẽ về hình thức mà còn đáp ứng yêu cầu xử lý dữ liệu.

Xây dựng và chuẩn hóa bảng thuộc tính cho từng lớp GIS

Nếu hình học cho biết đối tượng nằm ở đâu thì bảng thuộc tính giúp xác định đối tượng đó là gì. Vì vậy, song song với quá trình số hóa, Đất Vàng xây dựng hệ thống thuộc tính cho các lớp dữ liệu QHPK KCN Na Dương.

Đối với lớp sử dụng đất, mỗi ô đất được gắn các trường thông tin như mã đối tượng, ký hiệu lô đất, nhóm chức năng, tên loại đất, diện tích và các chỉ tiêu quy hoạch liên quan. Thông tin này được liên kết trực tiếp với vùng không gian tương ứng trên bản đồ.

Với lớp giao thông, thuộc tính được tổ chức để nhận diện từng tuyến và các thông tin liên quan đến quy mô hoặc mặt cắt theo hồ sơ. Đối với lớp chỉ giới xây dựng, dữ liệu thuộc tính giúp phân biệt đường ranh quy hoạch với phạm vi được phép bố trí công trình.

Các lớp cây xanh, công trình hạ tầng kỹ thuật, đất an ninh, khu hành chính – dịch vụ và các nhóm không gian khác cũng được gắn mã riêng. Nhờ đó, người dùng có thể lọc từng nhóm đối tượng, tìm kiếm theo tên hoặc lựa chọn trực tiếp trên bản đồ để xem thông tin.

Đất Vàng đồng thời chuẩn hóa cách đặt tên trường dữ liệu, kiểu dữ liệu và đơn vị tính. Các giá trị cùng loại được nhập theo một quy ước chung nhằm hạn chế tình trạng sai khác về cách viết, ký hiệu hoặc định dạng.

Việc xây dựng thuộc tính biến bản vẽ quy hoạch thành cơ sở dữ liệu có thể truy vấn. Thay vì chỉ nhận biết ô đất thông qua màu sắc và ký hiệu, người dùng có thể khai thác trực tiếp thông tin được lưu trữ trong từng đối tượng GIS.

Kiểm tra sự thống nhất giữa hình học, thuộc tính và bản vẽ nguồn

Sau khi hoàn thành số hóa và tổ chức thuộc tính, Đất Vàng tiến hành kiểm tra dữ liệu trước khi bàn giao. Công việc này được thực hiện trên cả ba phương diện: hình học, thuộc tính và mức độ phù hợp với hồ sơ quy hoạch nguồn.

Về hình học, các lớp dữ liệu được chồng xếp để phát hiện vị trí sai lệch, vùng chồng lấn, đường bị đứt hoặc đối tượng nằm ngoài ranh giới. Ranh giới các ô đất được kiểm tra với mạng lưới giao thông và chỉ giới xây dựng nhằm bảo đảm sự thống nhất giữa các lớp.

Về thuộc tính, mã đối tượng, tên loại đất và các chỉ tiêu liên quan được rà soát theo từng lớp. Những trường thiếu thông tin, sai định dạng hoặc sử dụng tên gọi chưa thống nhất được điều chỉnh trước khi đóng gói dữ liệu.

Về nội dung quy hoạch, kết quả hiển thị trên GIS được đối chiếu trở lại với bản vẽ nguồn. Màu sắc, ký hiệu và cách trình bày trên nền tảng số có thể được tối ưu để dễ quan sát, nhưng phải giữ đúng ý nghĩa của từng loại đất và đối tượng quy hoạch.

Đất Vàng cũng kiểm tra khả năng bật, tắt lớp, tìm kiếm đối tượng và truy xuất thông tin trên bản đồ. Đây là bước bảo đảm dữ liệu sau khi hoàn thiện không chỉ đúng về nội dung mà còn có thể khai thác thuận tiện trong môi trường GIS.

Sau quá trình xây dựng và chuẩn hóa, các nội dung trong hồ sơ QHPK KCN Na Dương được tập hợp thành một cơ sở dữ liệu không gian thống nhất. Người sử dụng có thể quan sát tổng thể phương án quy hoạch hoặc lựa chọn riêng từng lớp để kiểm tra một nhóm thông tin cụ thể.

Khi chọn một ô đất trên bản đồ, hệ thống có thể hiển thị các thuộc tính đã được gắn cho đối tượng đó. Khi cần rà soát cơ cấu sử dụng đất, dữ liệu có thể được lọc và thống kê theo từng nhóm chức năng. Các lớp giao thông, cây xanh, chỉ giới xây dựng và công trình hạ tầng cũng có thể được chồng xếp để kiểm tra mối liên hệ không gian.

Cấu trúc dữ liệu này giúp giảm thời gian tìm kiếm trên nhiều bản vẽ, đồng thời tạo nền tảng để cập nhật thông tin khi hồ sơ quy hoạch có điều chỉnh. Thay vì chỉnh sửa lại toàn bộ bản đồ, đơn vị quản lý có thể xác định đúng lớp và đối tượng cần cập nhật.

Giá trị của hồ sơ GIS QHPK KCN Na Dương vì vậy nằm ở quá trình Đất Vàng chuyển thông tin quy hoạch thành dữ liệu có cấu trúc. Từ rà soát đầu vào, chuẩn hóa tọa độ, phân lớp, xử lý hình học đến xây dựng thuộc tính và kiểm tra dữ liệu, mỗi công đoạn đều hướng đến mục tiêu tạo ra một bộ hồ sơ thống nhất, dễ tra cứu và có khả năng tiếp tục khai thác sau bàn giao.
